BROCKX geluidsreducerende omkasting

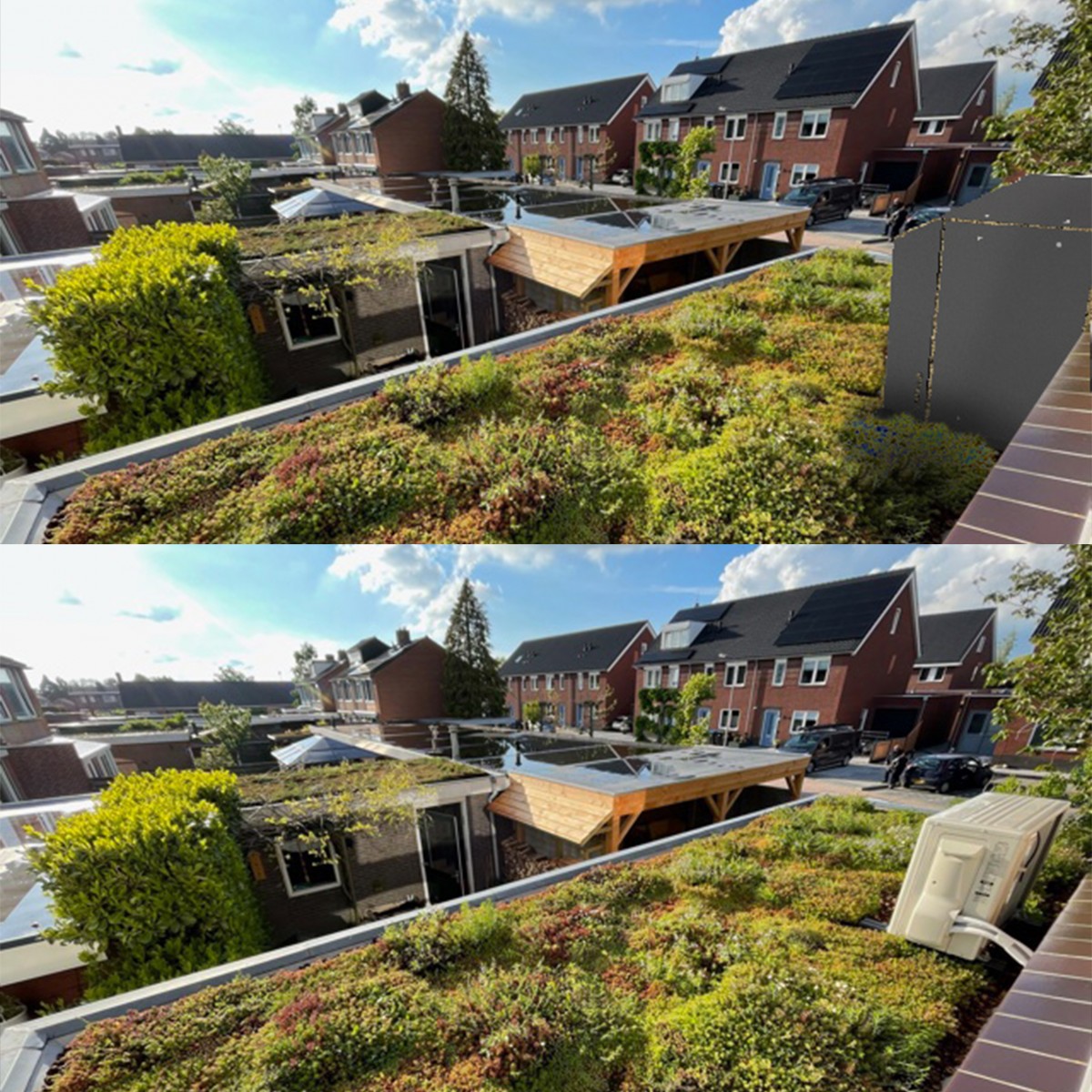

Er worden steeds meer warmtepompen en airco systemen geïnstalleerd. Dit zorgt voor een toename van zichtbare (gevel) installaties en geluid in de directe leefomgeving. Vaak wordt dit als storend ervaren.

Van Cappellen Sound solutions heeft de Brockx ontwikkeld om het visuele aspect te verbeteren en geluid te reduceren om daarmee het wooncomfort te verhogen.

Onze kennis en ervaring in geluid- en trilling beheersing opgedaan in de maritieme industrie, is gebruikt voor de ontwikkeling van de Brockx. Uitgangspunten bij het ontwerp waren:

– Compacte elegante vormgeving
– Robuust en stevig
– Een goede lucht aan- en afvoer
– Universeel toepasbaar
– Installatie gemak
– Geluidsreductie
– Lange levensduur

Voor verkoop informatie verwijzen we u graag naar Coolmark, een groothandel gespecialiseerd in koude- en klimaatoplossingen bezoek de website hier

Highlights van de Brockx

Geluidsreductie

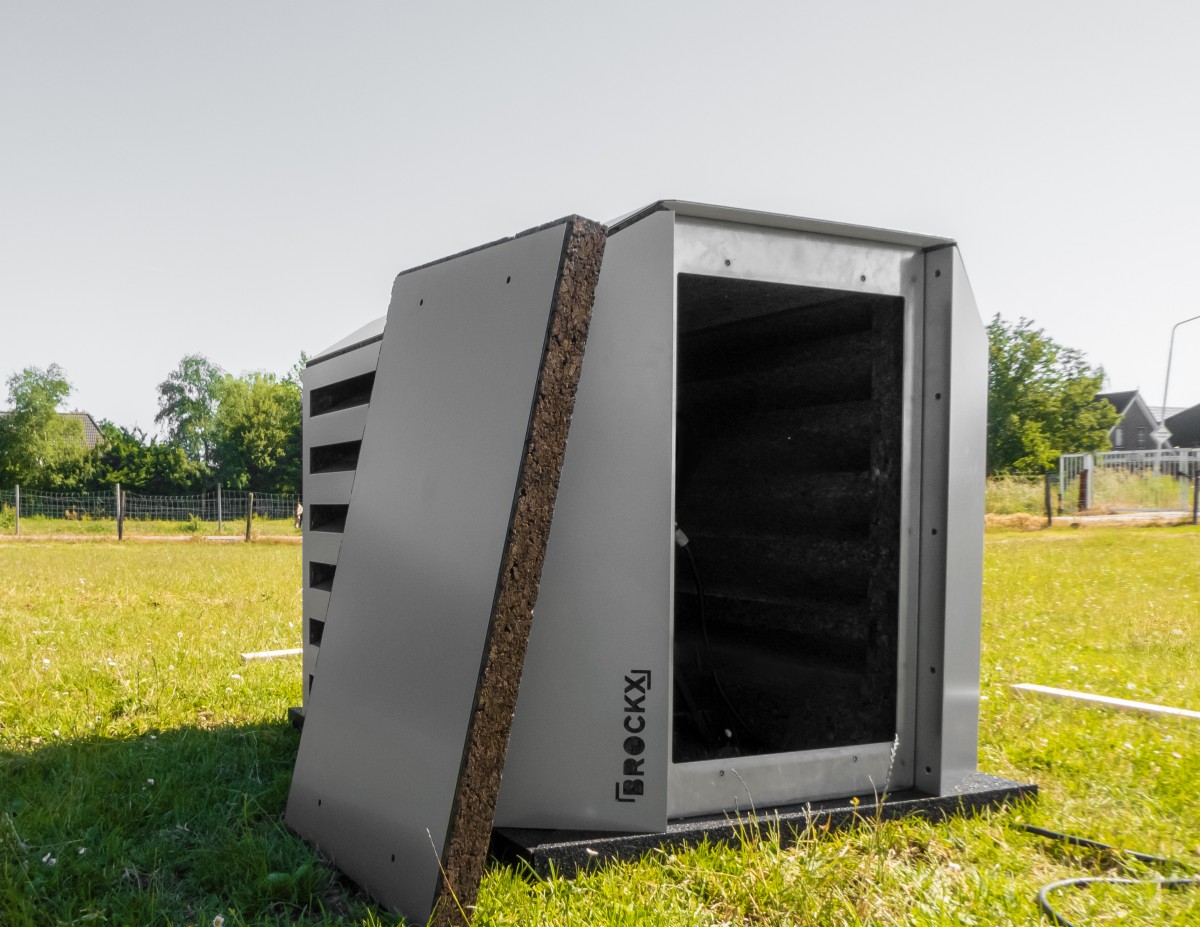

Naast een visuele verbetering biedt de standaard omkasting een reductie van ca. 3 dB*. Om een hogere reductie te bereiken kan een eenvoudig aan te brengen isolatiekit worden aangeschaft. Samen met deze geluidsisolatie kan de luchtgeluidsreductie tot 6 dB* bedragen. Ter indicatie; een reductie van 3 dB is een halvering van het geluid.

* Maximale waarde, afhankelijk van locatie en plaatsing

Lange levensduur

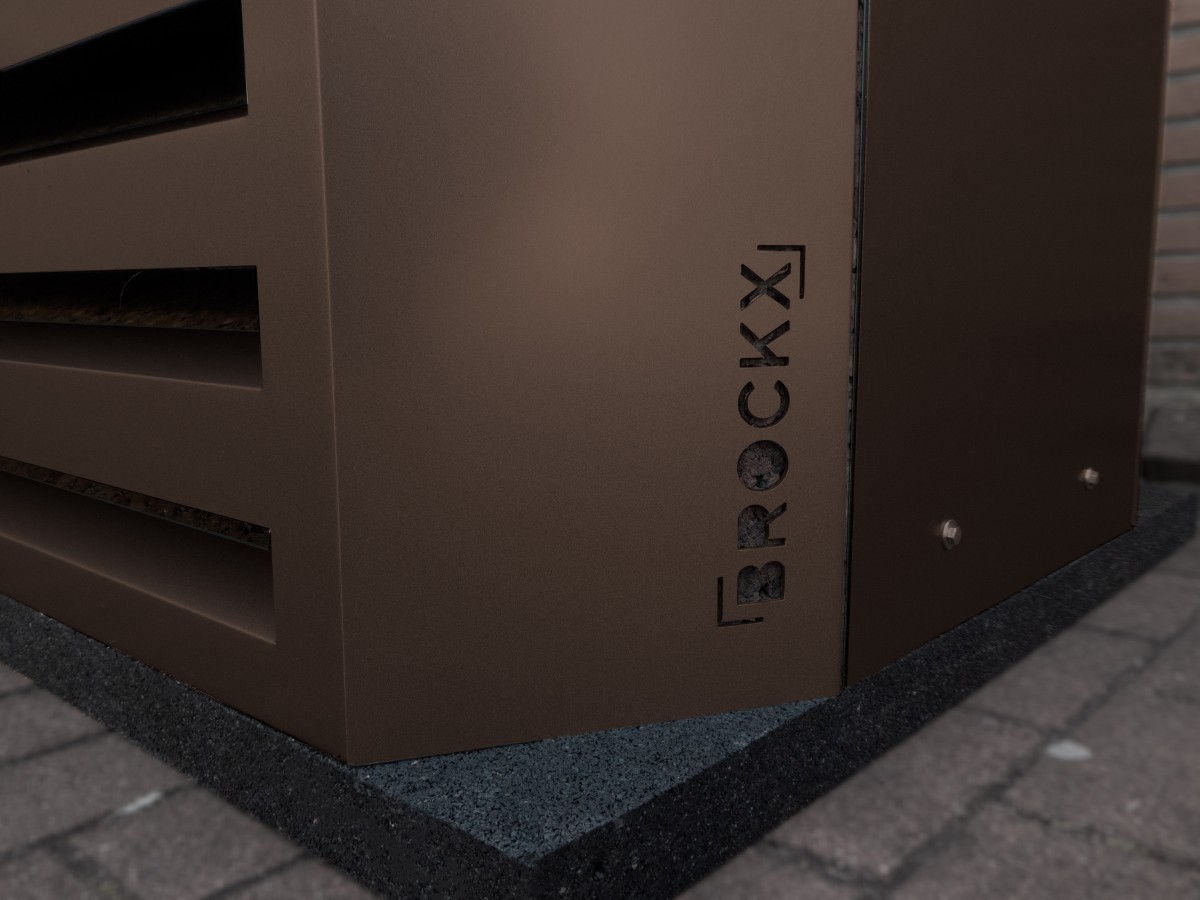

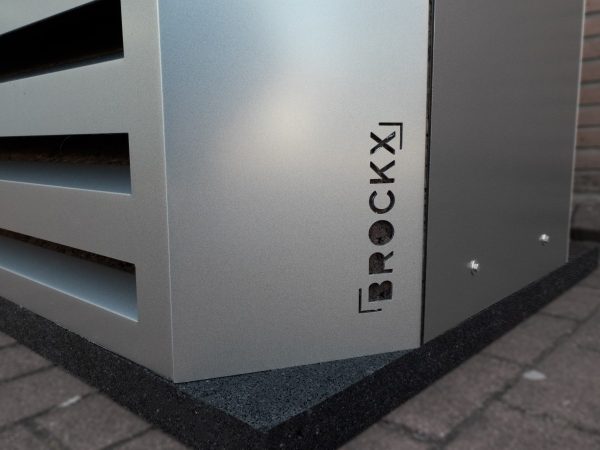

De omkasting is voorzien van een duurzame afwerking in de kleuren wit (RAL9003), zwart (RAL9005) of donkergrijs (RAL7016). De panelen zijn speciaal ontwikkeld voor buiten toepassingen dus roesten niet, de coating is weer- en waterbestendig en heeft een UV bestendigheid om verkleuring te voorkomen.

Installatie

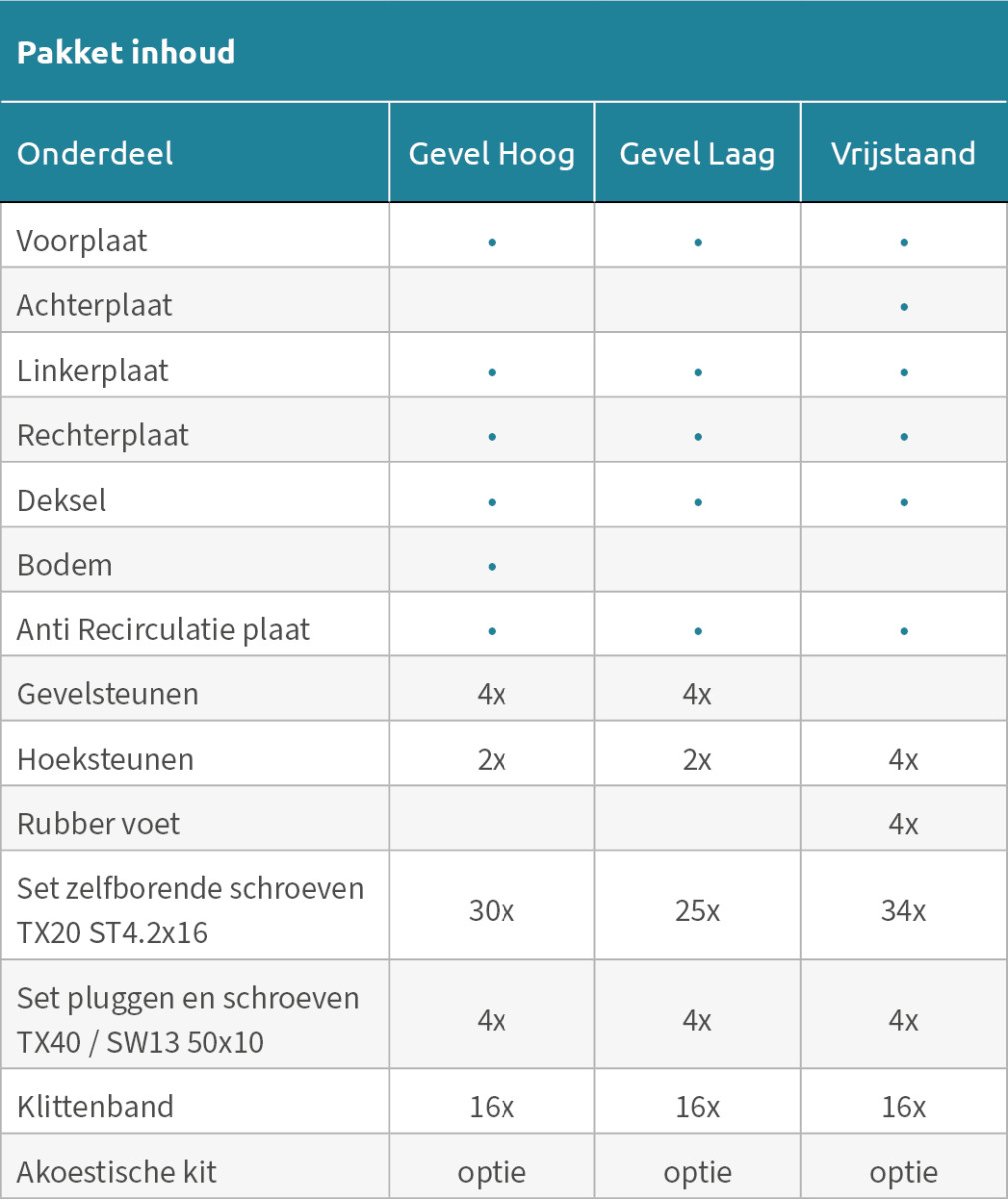

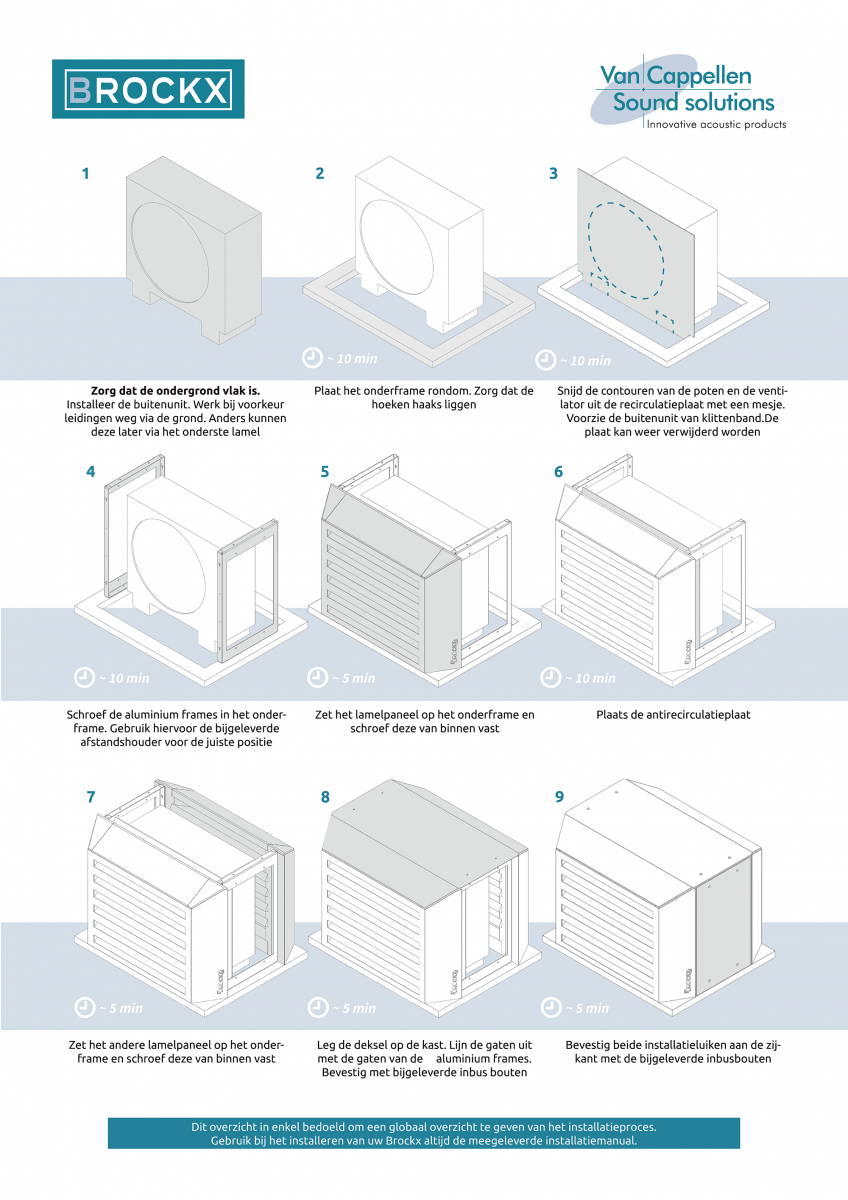

De omkasting is eenvoudig en snel te installeren (ca. 30 minuten). De omkasting bestaat uit een aantal te vouwen aluminium composiet panelen die middels zelf borende schroeven met elkaar worden verbonden. Door deze wijze van construeren ontstaat een robuuste en stevige omkasting. De panelen zijn voorzien van een uitneembare doorvoer voor kabelgoot en/of leidingen. Indien noodzakelijk kan men zelf openingen creëren met eenvoudig handgereedschap.

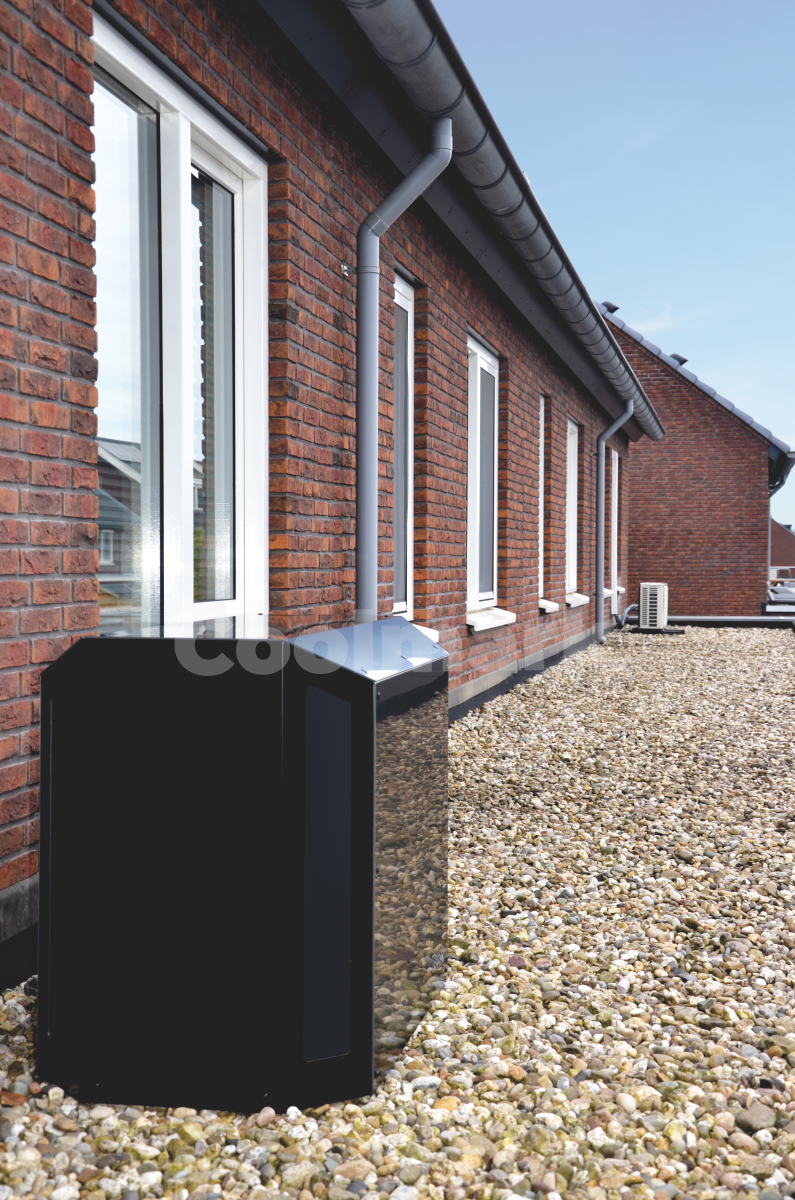

Door bevestiging aan de gevel of op een fundatie middels de meegeleverde montage set is een goede verankering gewaarborgd.

Lucht aan- en afvoer

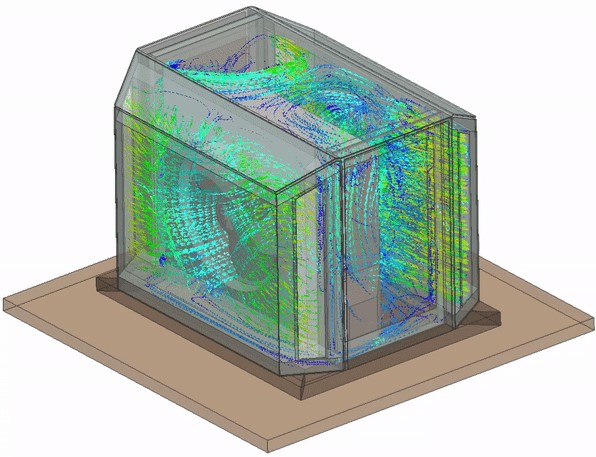

Een goede lucht aan- en afvoer van de buitenunit is essentieel om storingen te voorkomen en de efficiëntie te waarborgen. De unieke plaatsing van de openingen in de omkasting zorgen voor een goede luchtstroom maar tegelijkertijd ook voor een geluidsreductie. Het standaard inbegrepen anti-recirculatieschot is hierbij essentieel. Dit schot verhinderd in grote mate dat uitgaande lucht wordt teruggevoerd naar de aanzuig zijde. Studies en praktijkervaringen hebben uitgewezen dat onze unieke wijze van ventileren geen nadelige gevolgen heeft voor de buitenunit.

Anti-recirculatieschot
De Brockx is standaard uitgerust met een anti-recirculatieschot. De plaatsing van dit schot is noodzakelijk om de efficiëntie van uw systeem te waarborgen of zelfs storing in de warmtepomp of airco buitenunit te voorkomen. Middels zelfklevend klittenband wordt het schot eenvoudig aan de unit bevestigd.

Specificaties

Universeel
De omkasting is geschikt voor een breed scala aan warmtepomp- en airconditioning buitenunits. Gebruik de maatvoering tabel om de juiste Brockx omkasting te vinden voor uw systeem. Op aanvraag leveren wij ook maatwerk.

De Brockx is leverbaar in 2 standaard types; de S en L. De geschikte versie dient te worden gekozen op basis van de grootte van uw buitenunit en wijze van plaatsing. Dit kan laag bij de grond zijn, hoog tegen een gevel of als vrijstaand model op de grond.

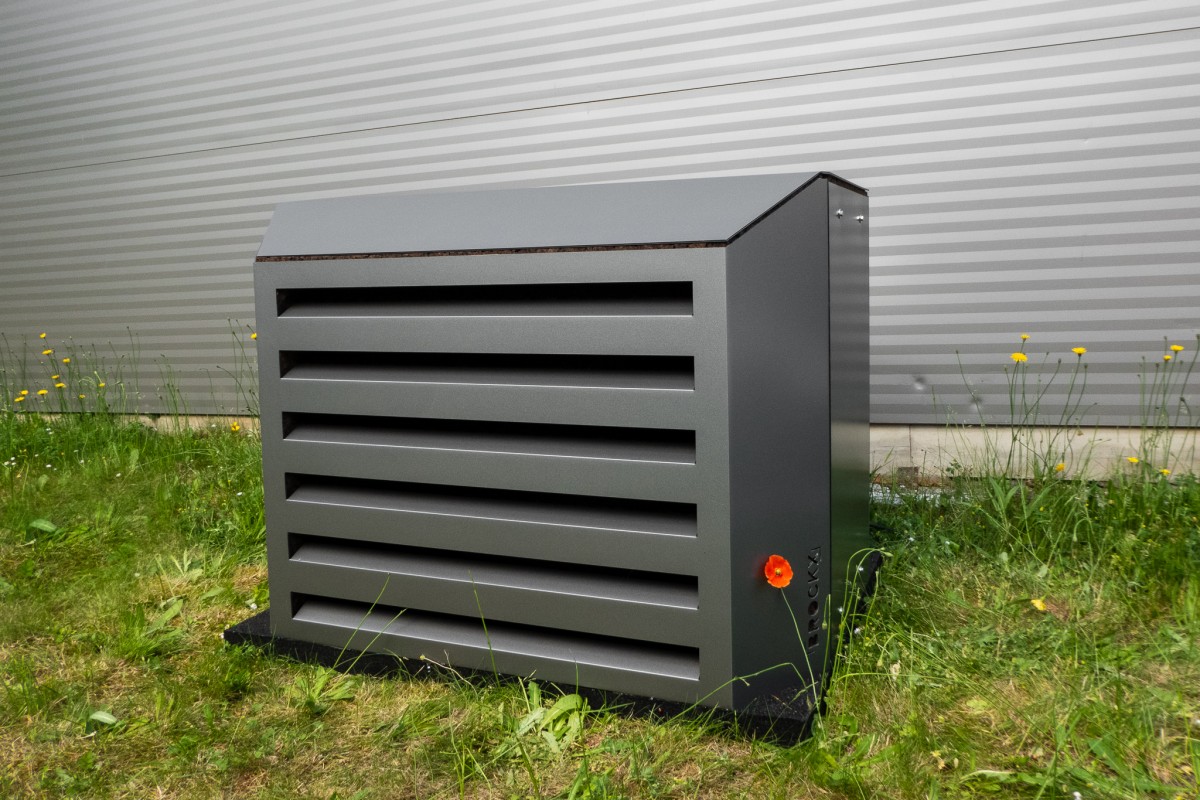

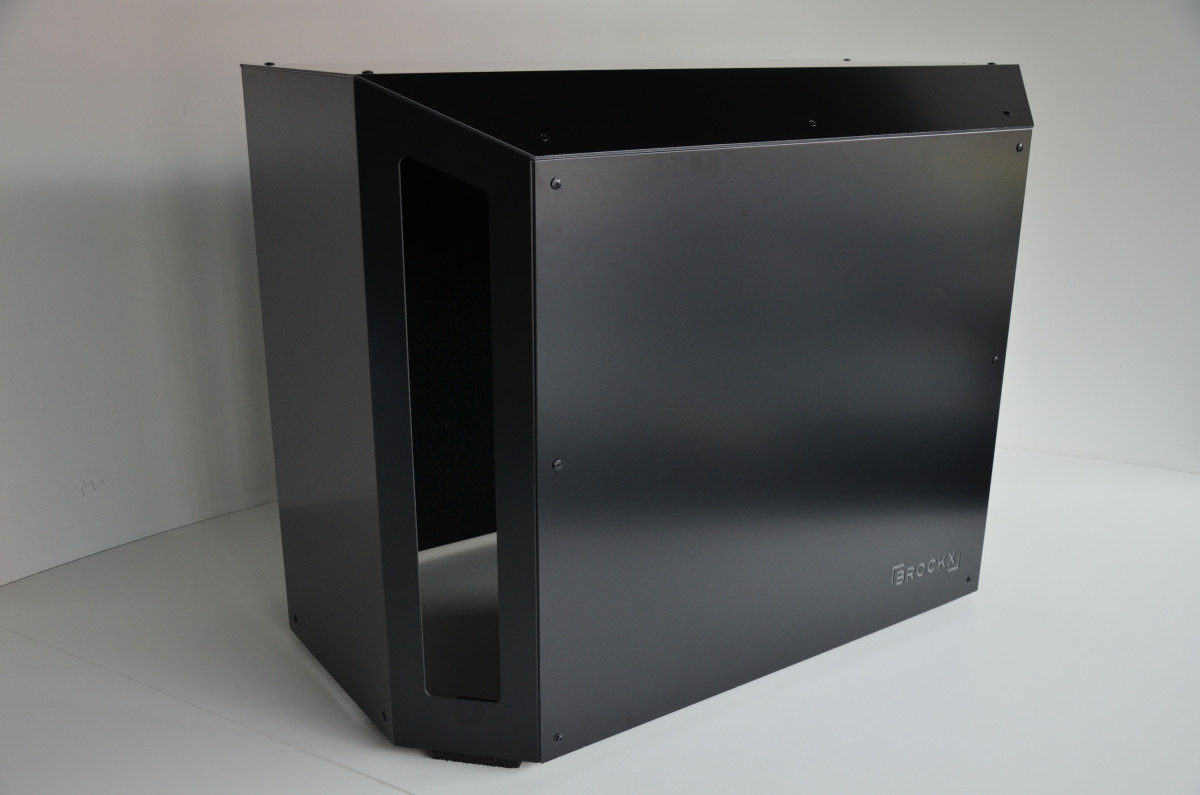

– Brockx, vrijstaand, type S en L

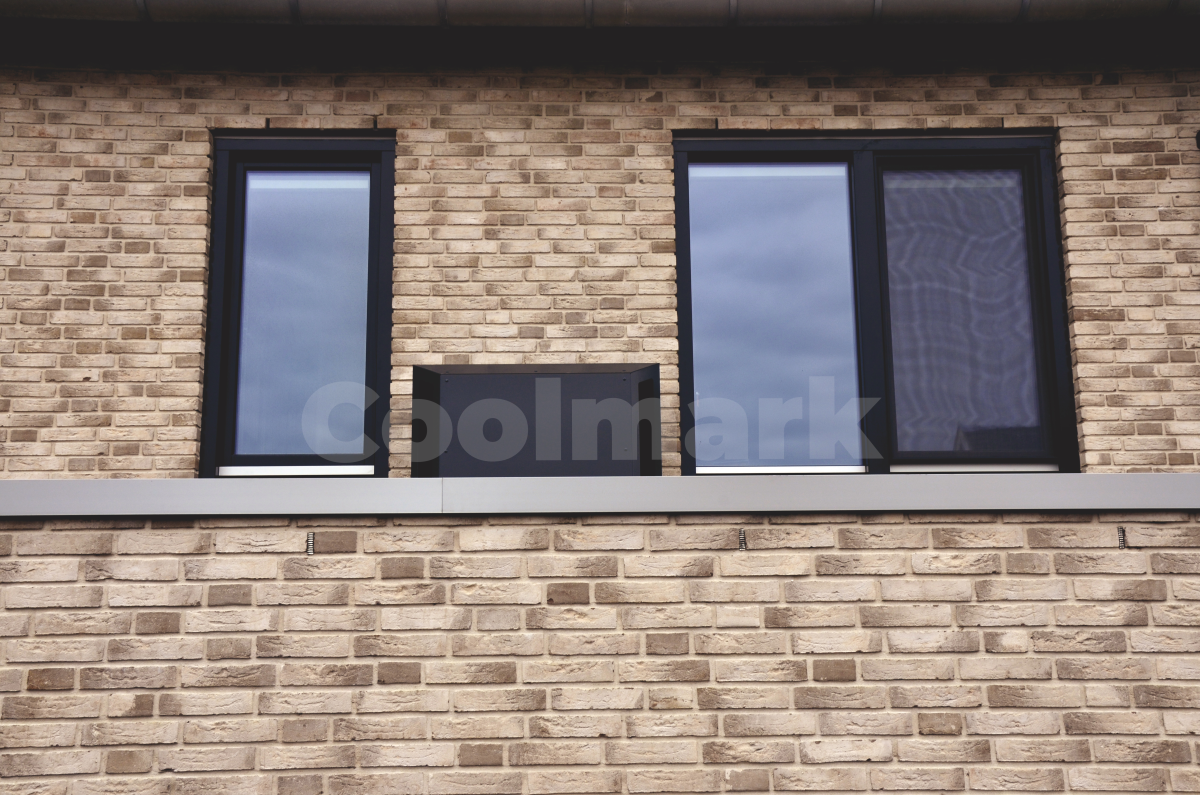

– Brockx, gevel laag, type S en L

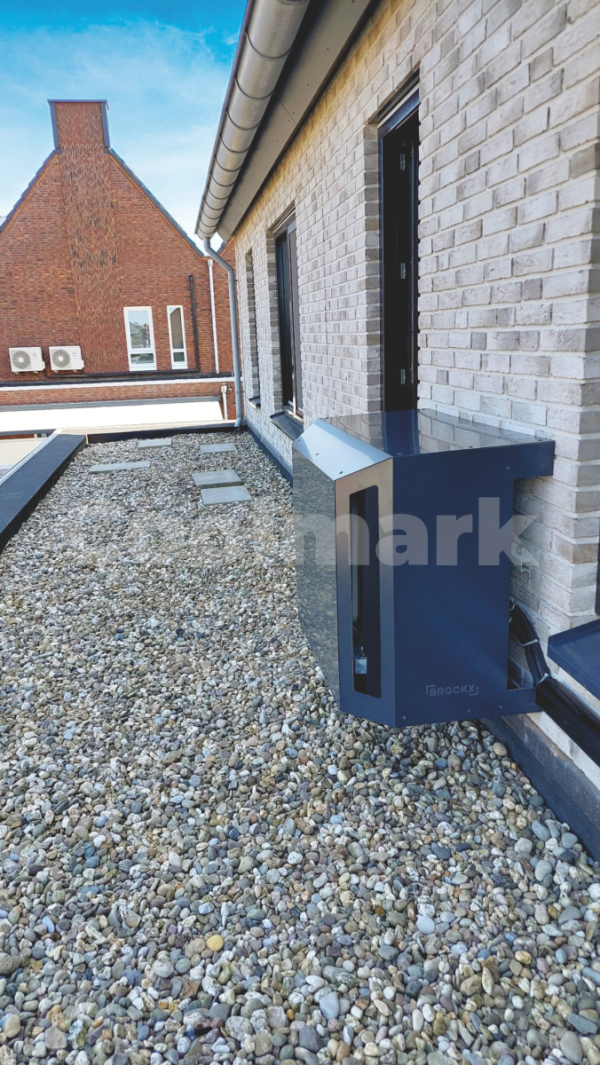

– Brockx, gevel hoog, type S en L (inclusief bodemplaat)

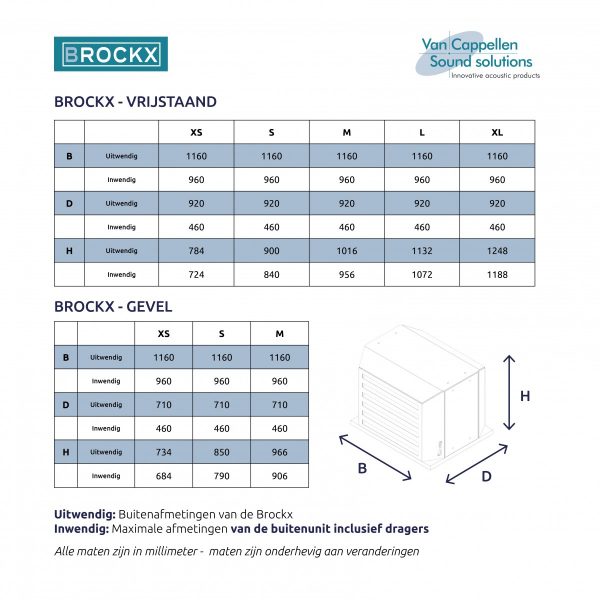

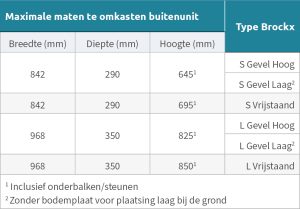

Brockx types en maximale buitenunit maten:

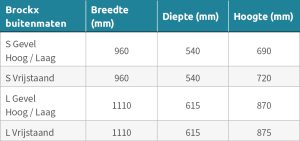

Bronckx Types en hun afmetingen:

In de bovenstaande tabellen aangegeven binnenmaten zijn maximale afmetingen van de unit met dragers.
Het zorgvuldig meten van de buitenunit is belangrijk, omdat maatwerkbestellingen niet geretourneerd kunnen worden.

Kleuren

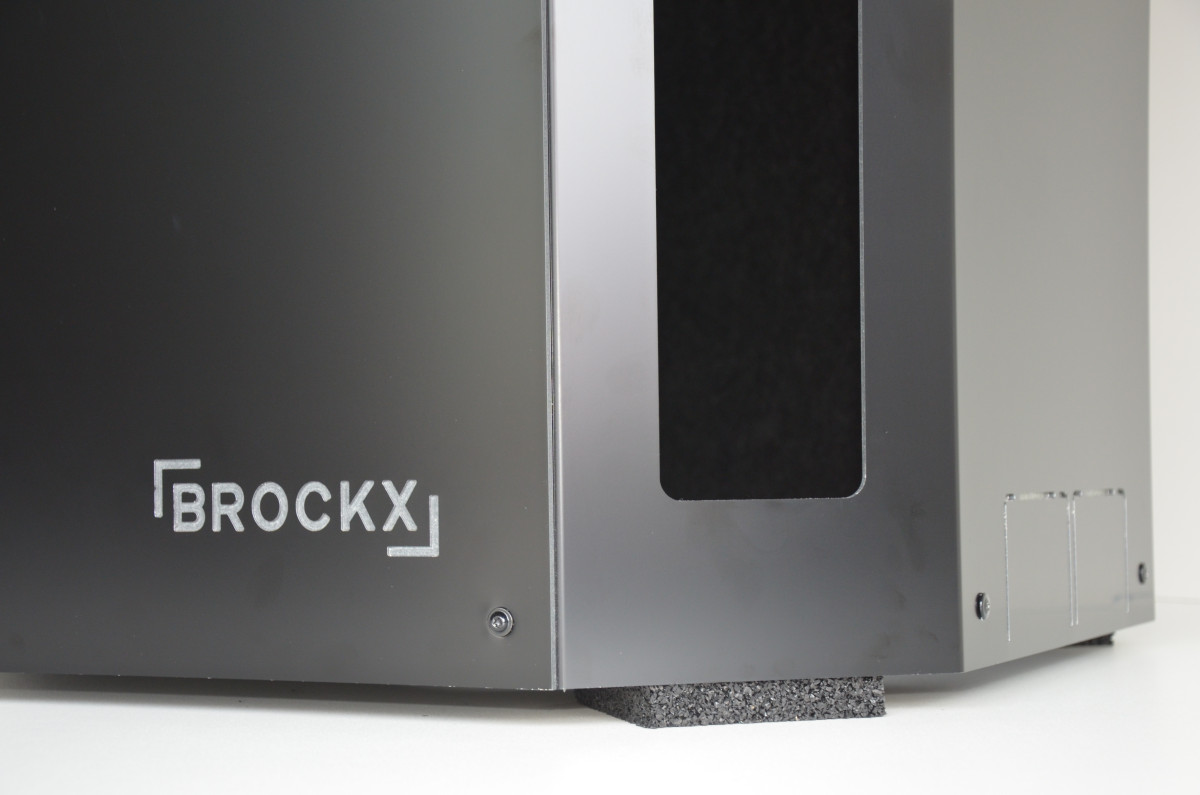

De Brockx is standaard verkrijgbaar in de kleuren:

Wit (RAL 9003)
Zwart (RAL 9005)
Donkergrijs (RAL 7016)

Advies

Wij kunnen u adviseren op het gebied van geluidseisen, plaatsing en het voorspellen van geluidsniveaus (WPAC methode van Miniserie van BZK). Cruciaal hierbij zijn wel accurate data en gegevens van de geluidsbronnen.

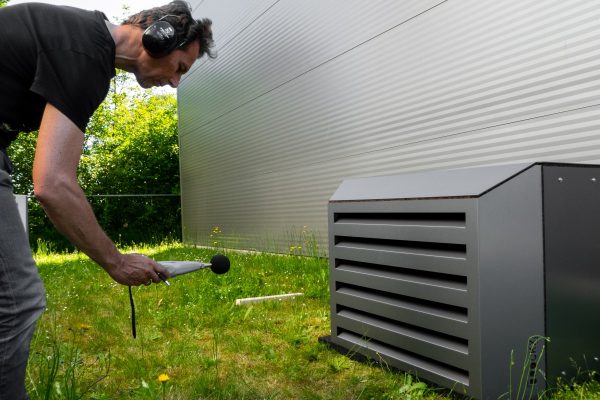

Visuele inspecties en geluidsmetingen behoren ook tot onze mogelijkheden.

Cruciaal hierbij zijn wel accurate informatie en gegevens van de geluidsbronnen zoals onder andere:

  • afmetingen van de warmtepomp of airco buitenunit
  • afstand van de warmtepomp of airco buitenunit tot gevels, ramen en/of deuren op betreffende en naastliggende perceel
  • plaats van de buitenunit op het perceel of dak en omschrijving van de ondergrond
  • geluidsvermogen op maximaal vermogen (informatie van de fabrikant)
